幾種內導柱的選用方法介紹

來源：模具配件查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-12-25 11:27:57【大中小】

導柱是用于模具中與組件組合使用時，確保模具以精準的定位進行活動的導向元件。內導柱簡單的說就是安裝于模具內部的導柱，內導柱經常與內導套，襯套組合使用，型號有多種，作為一個模具設計師必須根據自身模具的特點來選用不同型號的內導柱。

常見的內導柱有以下幾種，模具零配件制造商長沙博潤粗略的介紹一下:

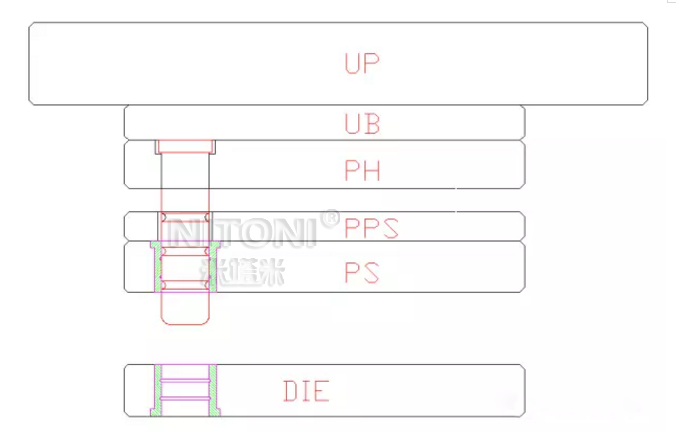

一、肩形內導柱

這種內導柱結構簡單，價格便宜，廣泛用于單沖模具和普通連續模中，詳見下圖：

幾種內導柱的選用方法

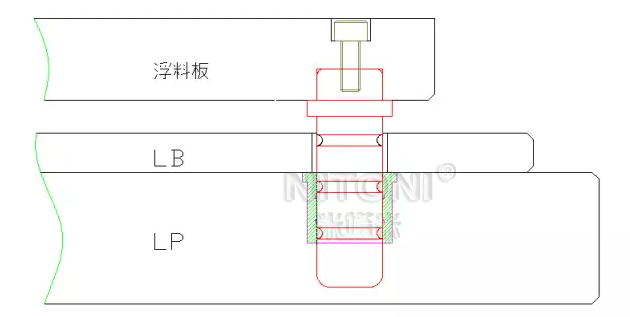

二、裝卸型內導柱

這種內導柱主要用在汽車模浮料板，脫料板上。有的單沖模具或連續模中成形處內脫行程很大時，為了提高精度，也會用這種導柱。詳見下圖：

幾種內導柱的選用方法

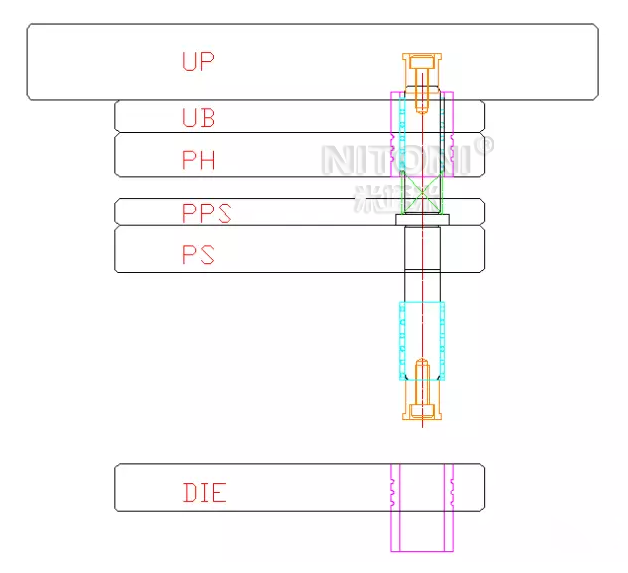

三、直桿型內導柱

這種內導柱靠螺絲固定，拆裝時很方便，無須拆散模具。有兩種使用方式，一種是和肩形內導柱相同的用法，一種是前端配一襯套和擋塊，后一種精度高，上下模打開和合上都很輕松順利。

幾種內導柱的選用方法-3

四、十字型內導柱

這種導柱固定在脫料板上，用止擋板壓住即可。上下兩端都配有襯套和導套，上模的導套是固定在上夾板中的。這種內導柱精度最高，拆脫料板時很方便，端子模使用得最多。使用方法見下圖：

幾種內導柱的選用方法-4

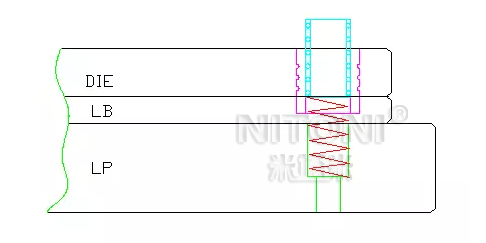

當使用行程很低的沖床時，襯套不用固定在導柱上，可以直接放在導套中，下面用線簧頂住，如下圖所示：

幾種內導柱的選用方法-5

常用的內導柱就是以上四種，注意模板上固定內導套的孔之大小，如果是肩形，裝卸型和直桿型，孔一般都是和導套滑配。如果用十字型內導柱，固定板和下模板的孔一般都要比導套單邊大0.08，便于首次灌膠。
