一套模具結構里邊導柱的需求數量是多少？

來源：模具配件查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-04-19 09:31:48【大中小】

導柱是用于模具中與組件組合使用確保模具以精準的定位進行活動引導模具行程的導向元件。是連接上下模的重要零件，能保持沖裁間隙，減少沖裁時沖壓設備對模具的不良影響，并且可承受沖裁時產生的側向力。

導柱一般是帶肩圓柱形，一般會有油槽。按照使用場所不同，導柱分為：汽車模具用導柱，獨立導柱，模架用導柱，卸料板用導柱。按照導向方向不一樣，分為：滑動導柱(代號SGP)，滾動導柱(代號SRP)。按照安裝方式不一樣，分為：裝卸型導柱和壓入型導柱。

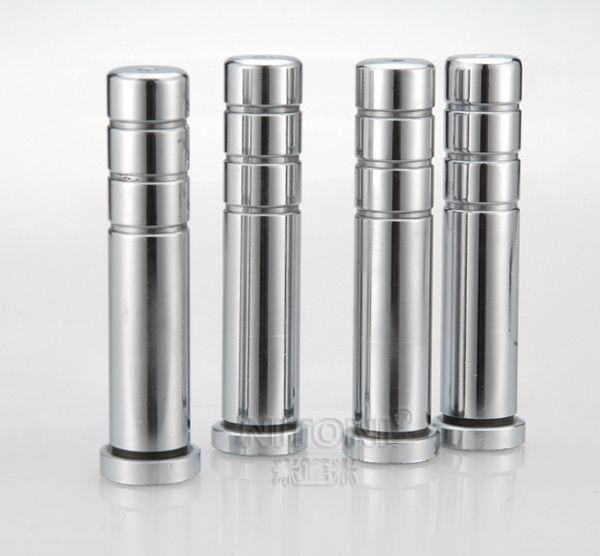

模具導柱

那么，一套模具結構里邊導柱的需求數量究竟是多少?一般來說，目前市場上99.9%模具(標準模具+非標模具)都是裝有4個導柱，當然模具在非常復雜或是作用比較特別的情況下，有時會用到8個導柱(比如很特別的汽車模具等)。

沖壓模具標準模具中有4類標準模架，其中有3類是使用兩個導柱的，分別是對角導柱模架、中間導柱模架、后側導柱模架;另外一類是四個導柱，即四角導柱模架。注塑模具標準模具中，直澆口模具是一個導柱、導套，一個復位桿，點澆口模具是兩個導柱、導套，一個復位桿。

說到這里，關于一套模具結構里邊導柱的需求數量，您是否進一步了解了一些呢?
